Опорный Трансформатор Тока ТОП-0,66
Трансформаторы тока ТОП-0,66 предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 или 60 Гц Номинальное напряжение в установках до 0,66 кВ. Трансформаторы класса точности 0,2; 0,5; 0,2S и 0,5S применяются в схемах учета для расчета с потребителями, в схемах измерения применяются трансформаторы класса точности 1,0. Изготавливаются в исполнении «У» или «Т» категории 3 по ГОСТ 15150. Корпуса трансформаторов изготавливаются из самозатухающего трудногорючего материала
Условия работы:
высота над уровнем моря 1000 м ;
температура окружающей среды: при эксплуатации – от минус 45 С до плюс 50 С, транспортировка и хранение при температуре от -50° до +50°С;
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
рабочее положение – любое;
первичная шина медная с покрытием из олова.
Технические характеристики
Номинальный первичный ток, А |
Номинальный вторичный ток, А |
Номинальная вторичная нагрузка с коэффициентом мощности cos y = 0,8, В-А |
Класс точности |
1; 5; 10; 15; 20; 30; 40; 50 |
1; 5 |
3 |
0,2 |
1; 5; 10; 15; 20; 30; 40; 50 |
1; 5 |
5 |
0,2S; 0,5S; 0,5; 1,0 |
75; 80; 100; 150; 200 |
1; 5 |
3 |
0,2 |
75; 80; 100; 150; 200 |
1; 5 |
5 |
0,2S; 0,5S; 0,5; 1,0 |
75; 80; 100; 150; 200 |
1; 5 |
10 |
1,0 |

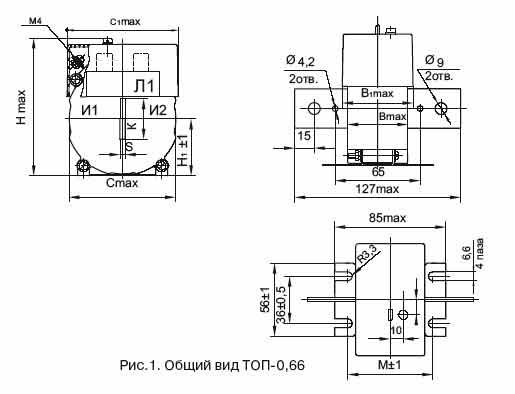

Габаритные размеры
Тип |
Номинальный первичный ток, А |
С, мм |
С1, мм |
В, мм |
В1, мм |
Н, мм |
Н1, мм |
Е , мм |
M, мм |
d, мм |
Масса, кг. |
ТОП-0,66 |
1-200 |
81 |
86 |
46 |
53 |
107 |
43 |
11,25 |
65 |
- |
0,75 |
