Опорные трансформаторы тока ТОЛ-10
Трансформатор предназначен для установки в комплектные распределительные устройства (КРУ) и служит для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц. Трансформатор изготавливается в климатическом исполнении "Т" и "УХЛ" категории размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в закрытых помещениях Трансформаторы выпускаются с одной вторичной обмоткой для измерения и одной вторичной обмоткой для защиты. Трансформаторы на номинальный ток 1000 и 1500 А могут выпускаться с двумя вторичными обмотками для защиты.
Условия работы:
высота над уровнем моря не более 1000 м ;
температура окружающей среды с учетом перегрева воздуха внутри КРУ - от минус 60 C до плюс 50 C;
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
рабочее положение – любое.
Технические характеристики
Наименование параметра |
Показатель |
Номинальное напряжение, кВ |
10 или 11 |
Наибольшее рабочее напряжение, кВ |
12 |
Номинальная частота переменного тока, Гц |
50 или 60 |
Номинальный вторичный ток, А |
1; 5 |
Номинальный первичный ток, А |
50, 100, 150, 200, 300, 400,600, 800, 1000, 1500 |
Число вторичных обмоток |
2 |
Класс точности:
|
|
Номинальная вторичная нагрузка при коэффициенте |
|
Номинальная предельная кратность вторичной обмотки для защиты, не менее |
10 |
Односекундный ток термической стойкости, кА, при
номинальном первичном токе, А:
50
100
150
200 300–1500 |
4,9 |
Трехсекундный ток термической стойкости, кА, при
50 100 150 200 300; 400 600; 800 1000; 1500 |
2,41 |
Ток электродинамической стойкости, кА, при
50 100–200 300–1500 |
17,5 |
Испытательное напряжение, кВ: |
|
Масса, кг. |
25 |

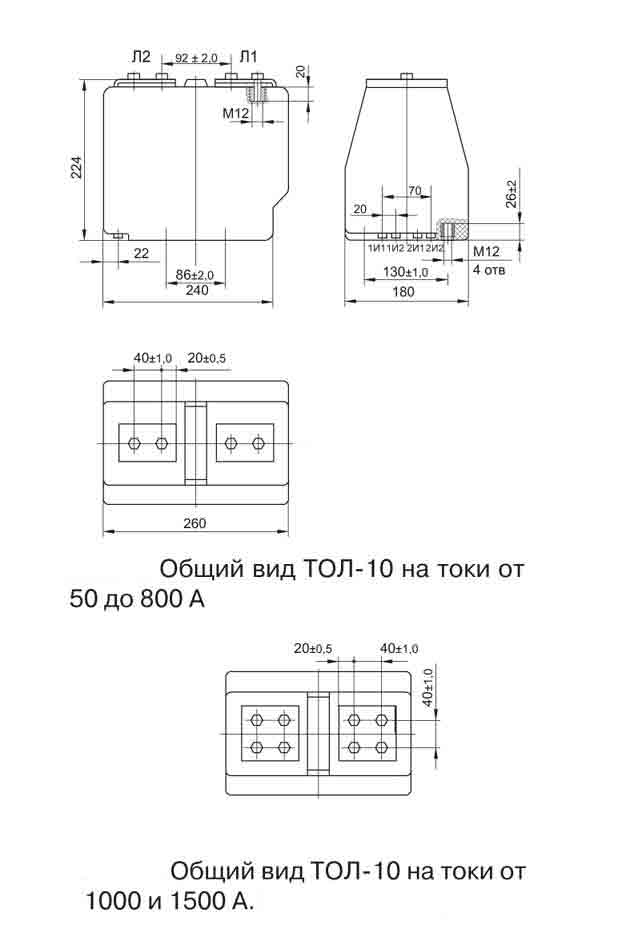

Чертеж
