Шинные трансформаторы тока ТНШЛ-0,66

(Варианты обозначения: трансформатор ТНШЛ0,66 У2 , ТНШЛ-0,66У2, ТНШЛ0,66У2)

Описание:

Трансформаторы тока ТНШЛ-0,66 У2 предназначены для встраивания в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления в установках переменного тока частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно. Трансформаторы на токи 600–2000 А изготавливаются в корпусах из трудногорючих самозатухающих пластмасс. Трансформаторы изготавливаются в исполнении «У» и «Т» категории размещения 2 по ГОСТ 15150.

Условия работы:

высота над уровнем моря не более 1000 м ;
температура окружающей среды: при эксплуатации – от минус 45 С до плюс 50 С, при транспортировании и хранении – от минус 50 С до плюс 50 С;
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
рабочее положение – любое.

Технические характеристики

Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,8
Номинальная частота, Гц	50 или 60
Номинальный первичный ток, А	600; 800; 1000; 1500; 2000; 3000; 4000; 5000; 8000; 10 000
Номинальный вторичный ток, А	1; 5
Номинальная вторичная нагрузка с коэффициентом мощности cos y = 0,8, В-А	20
Класс точности для номинального первичного тока, A: 600–2000 3000–5000 8000–10000	0,5S; 0,5; 10Р 0,2S; 0,5S; 0,5; 10Р 3; 10Р
Трехсекундный ток термической стойкости не менее: 600–2000 А (кратность) 3000–10000 А (кА)	25 75
Номинальная предельная кратность: 600 А 800 А 1000 А 1500–3000 А 4000–5000 А 8000–10000 А	6 7 10 11 12 2

Габаритные размеры

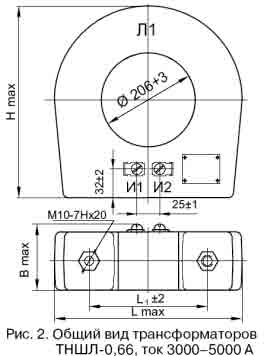

Номинальный первичный ток, А	Рис. №	H , мм	B , мм	L , мм	L1 , мм	Масса, кг.
3000-5000	2	320	86	318	180	9,8
8000-10000	4	432	134	422	340	31

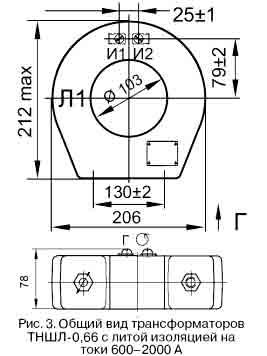

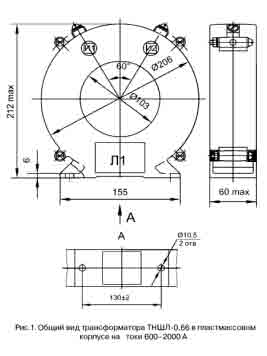

Чертеж
