Шинные трансформаторы тока ТНШ-0,66
(Варианты обозначения: трансформатор ТНШ0,66,)
Описание:
Трансформаторы тока ТНШ-0,66 предназначены для передачи сигнала устройствам защиты и управления в электроустановках частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно. Трансформаторы изготавливаются в исполнении «У» или «Т» категории 3 по ГОСТ 15150
Условия работы: - высота над уровнем моря не более 1000 м ;
- температура окружающей среды: при эксплуатации – от минус 45 С до плюс 50 С, при транспортировании и хранении – от минус 50 С до плюс 50 С;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение – любое.
Технические характеристики:
Номинальное напряжение, кВ |
0,66 |
Наибольшее рабочее напряжение, кВ |
0,8 |
Номинальный вторичный ток, А 1; 5 |
|
Номинальная частота переменного тока, Гц |
50 или 60 |
Номинальный первичный ток, А |
15000, 25000 |
Класс точности |
10Р |
Номинальная вторичная нагрузка с коэффициентом мощности cos y = 0,8, В-А |
50 |
Кратность трехсекундного тока термической стойкости |
2,2 |
Номинальная предельная кратность |
2 |

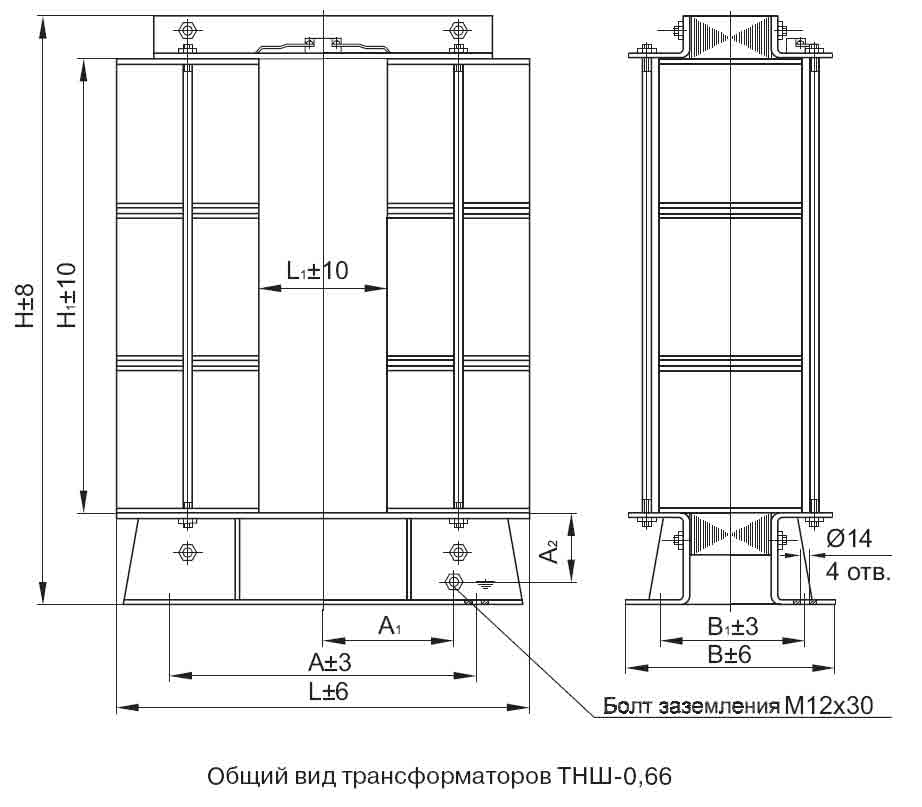

Габаритные размеры:
Тип трансформатора |
Номинальный первичный ток, А |
А, мм |
А1, мм |
А2, мм |
Н, мм |
Н1, мм |
L , мм |
L1 , мм |
B , мм |
B1 , мм |
Масса, кг |
ТНШ-0,66 У3 |
15000 |
320 |
120 |
46 |
480 |
370 |
366 |
115 |
208 |
166 |
52 |
ТНШ-0,66 У3 |
25000 |
380 |
170 |
70 |
770 |
610 |
498 |
170 |
236 |
180 |
170 |
