Трансформатор тока ТЧС-2
(Варианты обозначения: трансформатор трансформатор
ТЧС2, Т4С-2, Т4С2)
Описание:
Трансформатор тока типа ТЧС2 предназначен для передачи сигнала измерительной информации измерительным прибором в электрических сетях на номинальные напряжения до 2 кВ переменного тока повышенной частоты (например, для передвижных и электротермических установок).
Условия работы:
высота над уровнем моря не более 1000 м ;
температура окружающего воздуха от -50 до +50 С;
относительная влажность воздуха до 98% при температуре +35 С и более низких температурах ;
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
рабочее положение – любое.
Технические характеристики
| Наименование параметра |
Показатель |
| Номинальное напряжение, кВ |
2 |
| Номинальный первичный ток, А |
10, 15, 20, 30, 40, 50, 75, 100, 150, 200 |
| Номинальный вторичный ток, А |
5 |
| Номинальная частота, Гц |
400, 1000, 2400, 8000 |
| Номинальная вторичная нагрузка при cos j= 0,8, В-А при частоте, Гц: 400 1000 2400 8000 |
|
| Номинальный класс точности вторичной обмотки: |
1 |
| Масса, кг. | 7 |

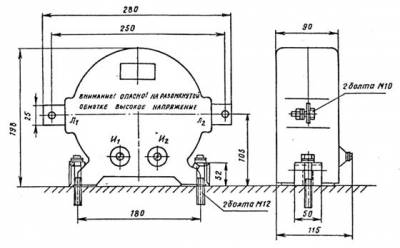

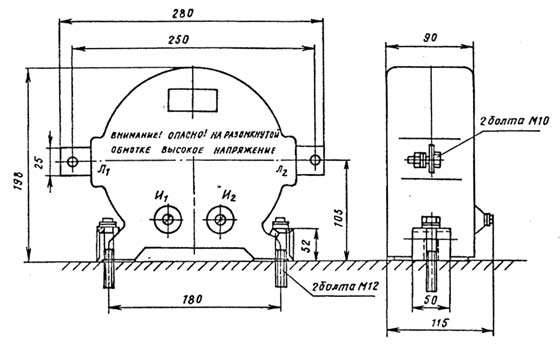

Чертеж
